а) Однопроцессорные ЭВМ

б) Мультипроцессорные ЭВМ (можно также выделить квазипроцессорные ЭВМ), состоят как из однотипных, так и из разнотипных процессоров (неоднородные ЭВМ).

Основная цель мультипроцессирования - получение сверх высокой производительности вычислительных систем (ВС). Как правило, такие системы содержат несколько десятков, сотен или тысяч сравнительно простых процессоров, и их число позволяет увеличивать производительность. Принципиально такие системы ориентируются на большой круг задач, которые допускают эффективное распараллеливание вычисление на регулярную структуру (связи между процессорами, как правило, фиксированы). Вообще-то не каждая задача достаточно хорошо распараллеливается на заданную ВС. ВС с параллельной обработкой также классифицируются. В качестве такой классификации выступает классификация по Флину. В ее основе лежит способ организации параллелизма ВС (множественность). Этот параллелизм определяется как максимальное число одновременных команд или операндов, которые находятся на одинаковой или какой-то определенной стадии выполнения. Согласно Флину существует 4 разновидности ВС:

1. ОКОД (SISD, одиночный поток команд одиночный поток данных). Такое структурное построение характерно для классических машин фон Неймана.

Линейная организация вычислительного процесса обуславливает весьма низкую эффективность аппаратных средств (велик коэффициент простоя) Для повышения работы такой структуры применяются методы локального параллелизма - совмещенная или опережающая выборка команд, расслоение памяти, но, как правило, это требует дополнительных аппаратных затрат.

2. ОКМД (SIMD, одиночный поток команд множественный поток данных). Для данной ВС обычный поток команд воздействует на несколько процессорных блоков одновременно, которые обрабатывают различные данные по одной команде. Память в такой ВС является разделенной.

Первоначально типовыми представителямитаких ВС были супер-ЭВМ (ILLIAC IV, STARAN, PEPE, ПС-300). ВС с такой структурной организацией направлены на решение задач с естественным параллелизмом. В современных ЭВМ это реализовано в Pentium MMX.

3. МКОД (MISD, множественный поток команд одиночный поток данных). Эту ВС обычно рассматривают как результат идей локального параллелизма. Иначе их называют конвейерные ВС. Операционная часть Вс является регулярной и представляет собой цепочку последовательно (линейно) соединенных процессорных блоков, которые образуют конвейер процессора.

Данный конкретный блок является специализированным и выполняет вполне определенную часть команды. Впервые такую ВС разработал академик Лебедев.

4. МКМД (MIMD, множественный поток команд множественный поток данных) - общий случай мультипроцессорной системы. В общем случае связи между элементарными процессорами являются перестраевыми.

Такая ВС позволяет повысить не только производительность, но и надежность. Как правило отказ одного процессора не приводит к выходу из строя всей системы. При такой организации ВС возникают сложности взаимодействия управления, при решение одной задачи. Иногда MIMD называют «моделью коллектива вычислителей»

В качестве модульной структуры программы принято использовать древовидную структуру, включая деревья со сросшимися ветвями. В узлах такого дерева размещаются программные модули, а направленные дуги (стрелки) показывают статическую подчиненность модулей, т.е. каждая дуга показывает, что в тексте модуля, из которого она исходит, имеется ссылка на модуль, в который она входит. Другими словами, каждый модуль может обращаться к подчиненным ему модулям, т.е. выражается через эти модули. При этом модульная структура программы, в конечном счете, должна включать и совокупность спецификаций модулей, образующих эту программу. Спецификация программного модуля содержит, во-первых, синтаксическую спецификацию его входов, позволяющую построить на используемом языке программирования синтаксически правильное обращение к нему (к любому его входу), и, во-вторых, функциональную спецификацию модуля (описание семантики функций, выполняемых этим модулем по каждому из его входов). Функциональная спецификация модуля строится так же, как и функциональная спецификация ПС.

В процессе разработки программы ее модульная структура может по-разному формироваться и использоваться для определения порядка программирования и отладки модулей, указанных в этой структуре. Поэтому можно говорить о разных методах разработки структуры программы. Обычно в литературе обсуждаются два метода: метод восходящей разработки и метод нисходящей разработки.

Метод восходящей разработки заключается в следующем. Сначала строится модульная структура программы в виде дерева. Затем поочередно программируются модули программы, начиная с модулей самого нижнего уровня (листья дерева модульной структуры программы), в таком порядке, чтобы для каждого программируемого модуля были уже запрограммированы все модули, к которым он может обращаться. После того, как все модули программы запрограммированы, производится их поочередное тестирование и отладка в принципе в таком же (восходящем) порядке, в каком велось их программирование. На первый взгляд такой порядок разработки программы кажется вполне естественным: каждый модуль при программировании выражается через уже запрограммированные непосредственно подчиненные модули, а при тестировании использует уже отлаженные модули. Однако, современная технология не рекомендует такой порядок разработки программы. Во-первых, для программирования какого-либо модуля совсем не требуется текстов используемых им модулей - для этого достаточно, чтобы каждый используемый модуль был лишь специфицирован (в объеме, позволяющем построить правильное обращение к нему), а для тестирования его возможно используемые модули заменять их имитаторами (заглушками). Во-вторых, каждая программа в какой-то степени подчиняется некоторым внутренним для нее, но глобальным для ее модулей соображениям (принципам реализации, предположениям, структурам данных и т.п.), что определяет ее концептуальную целостность и формируется в процессе ее разработки. При восходящей разработке эта глобальная информация для модулей нижних уровней еще не ясна в полном объеме, поэтому очень часто приходится их перепрограммировать, когда при программировании других модулей производится существенное уточнение этой глобальной информации (например, изменяется глобальная структура данных). В-третьих, при восходящем тестировании для каждого модуля (кроме головного) приходится создавать ведущую программу (модуль), которая должна подготовить для тестируемого модуля необходимое состояние информационной среды и произвести требуемое обращение к нему. Это приводит к большому объему "отладочного" программирования и в то же время не дает никакой гарантии, что тестирование модулей производилось именно в тех условиях, в которых они будут выполняться в рабочей программе.

Метод нисходящей разработки заключается в следующем. Как и в предыдущем методе сначала строится модульная структура программы в виде дерева. Затем поочередно программируются модули программы, начиная с модуля самого верхнего уровня (головного), переходя к программированию какого-либо другого модуля только в том случае, если уже запрограммирован модуль, который к нему обращается. После того, как все модули программы запрограммированы, производится их поочередное тестирование и отладка в таком же (нисходящем) порядке. При таком порядке разработки программы вся необходимая глобальная информация формируется своевременно, т.е. ликвидируется весьма неприятный источник просчетов при программировании модулей. Существенно облегчается и тестирование модулей, производимое при нисходящем тестировании программы. Первым тестируется головной модуль программы, который представляет всю тестируемую программу и поэтому тестируется при "естественном" состоянии информационной среды, при котором начинает выполняться эта программа. При этом все модули, к которым может обращаться головной, заменяются на их имитаторы (так называемые заглушки). Каждый имитатор модуля представляется весьма простым программным фрагментом, сигнализирующим, в основном, о самом факте обращения к имитируемому модулю с необходимой для правильной работы программы обработкой значений его входных параметров (иногда с их распечаткой) и с выдачей, если это необходимо, заранее запасенного подходящего результата. После завершения тестирования и отладки головного и любого последующего модуля производится переход к тестированию одного из модулей, которые в данный момент представлены имитаторами, если таковые имеются. Для этого имитатор выбранного для тестирования модуля заменяется на сам этот модуль и добавляются имитаторы тех модулей, к которым может обращаться выбранный для тестирования модуль. При этом каждый такой модуль будет тестироваться при "естественных" состояниях информационной среды, возникающих к моменту обращения к этому модулю при выполнении тестируемой программы. Таким образом большой объем "отладочного" программирования заменяется программированием достаточно простых имитаторов используемых в программе модулей. Кроме того, имитаторы удобно использовать для подыгрывания процессу подбора тестов путем задания нужных результатов, выдаваемых имитаторами.

Некоторым недостатком нисходящей разработки, приводящим к определенным затруднениям при ее применении, является необходимость абстрагироваться от базовых возможностей используемого языка программирования, выдумывая абстрактные операции, которые позже нужно будет реализовать с помощью выделенных в программе модулей. Однако способность к таким абстракциям представляется необходимым условием разработки больших программных средств, поэтому ее нужно развивать.

В рассмотренных методах восходящей и нисходящей разработок (которые мы будем называть классическими) модульная древовидная структуру программы должна разрабатываться до начала программирования модулей. Однако такой подход вызывает ряд возражений: представляется сомнительным, чтобы до программирования модулей можно было разработать структуру программы достаточно точно и содержательно. На самом деле это делать не обязательно: так при конструктивном и архитектурном подходах к разработке программ модульная структура формируется в процессе программирования модулей.

Конструктивный подход к разработке программы представляет собой модификацию нисходящей разработки, при которой модульная древовидная структура программы формируется в процессе программирования модуля. Сначала программируется головной модуль, исходя из спецификации программы в целом, причем спецификация программы является одновременно и спецификацией ее головного модуля, так как последний полностью берет на себя ответственность за выполнение функций программы. В процессе программирования головного модуля, в случае, если эта программа достаточно большая, выделяются подзадачи (внутренние функции), в терминах которых программируется головной модуль. Это означает, что для каждой выделяемой подзадачи (функции) создается спецификация реализующего ее фрагмента программы, который в дальнейшем может быть представлен некоторым поддеревом модулей. Важно заметить, что здесь также ответственность за выполнение выделенной функции берет головной (может быть, и единственный) модуль этого поддерева, так что спецификация выделенной функции является одновременно и спецификацией головного модуля этого поддерева. В головном модуле программы для обращения к выделенной функции строится обращение к головному модулю указанного поддерева в соответствии с созданной его спецификацией. Таким образом, на первом шаге разработки программы (при программировании ее головного модуля) формируется верхняя начальная часть дерева, например, такая, которая показана на рис.1.

Рис. 1. Первый шаг формирования модульной структуры программы при конструктивном подходе.

Аналогичные действия производятся при программировании любого другого модуля, который выбирается из текущего состояния дерева программы из числа специфицированных, но пока еще не запрограммированных модулей. В результате этого производится очередное доформирование дерева программы, например, такое, которое показано на рис.2.

Архитектурный подход к разработке программы представляет собой модификацию восходящей разработки, при которой модульная структура программы формируется в процессе программирования модуля. Но при этом ставится существенно другая цель разработки: повышение уровня используемого языка программирования, а не разработка конкретной программы. Это означает, что для заданной предметной области выделяются типичные функции, каждая из которых может использоваться при решении разных задач в этой области, и специфицируются, а затем и программируются отдельные программные модули, выполняющие эти функции. Так как процесс выделения таких функций связан с накоплением и обобщением опыта решения задач в заданной предметной области, то обычно сначала выделяются и реализуются отдельными модулями более простые функции, а затем постепенно появляются модули, использующие ранее выделенные функции. Такой набор модулей создается в расчете на то, что при разработке той или иной программы заданной предметной области в рамках конструктивного подхода могут оказаться приемлемыми некоторые из этих модулей. Это позволяет существенно сократить трудозатраты на разработку конкретной программы путем подключения к ней заранее заготовленных и проверенных на практике модульных структур нижнего уровня. Так как такие структуры могут многократно использоваться в разных конкретных программах, то архитектурный подход может рассматриваться как путь борьбы с дублированием в программировании. В связи с этим программные модули, создаваемые в рамках архитектурного подхода, обычно параметризуются для того, чтобы усилить применимость таких модулей путем настройки их на параметры.

Рис.2. Второй шаг формирования модульной структуры программы при конструктивном подходе.

В классическом методе нисходящей разработки рекомендуется сначала все модули разрабатываемой программы запрограммировать, а уж затем начинать нисходящее их тестирование. Однако такой порядок разработки не представляется достаточно обоснованным: тестирование и отладка модулей может привести к изменению спецификации подчиненных модулей и даже к изменению самой модульной структуры программы, так что в этом случае программирование некоторых модулей может оказаться бесполезно проделанной работой. Нам представляется более рациональным другой порядок разработки программы, известный в литературе как метод нисходящей реализации. В этом методе каждый запрограммированный модуль начинают сразу же тестировать до перехода к программированию другого модуля.

Все эти методы имеют еще различные разновидности в зависимости от того, в какой последовательности обходятся узлы (модули) древовидной структуры программы в процессе ее разработки. Это можно делать, например, по слоям (разрабатывая все модули одного уровня, прежде чем переходить к следующему уровню). При нисходящей разработке дерево можно обходить также в лексикографическом порядке (сверху-вниз, слева-направо). Возможны и другие варианты обхода дерева. Так, при конструктивной реализации для обхода дерева программы целесообразно следовать идеям Фуксмана, которые он использовал в предложенном им методе вертикального слоения. Сущность такого обхода заключается в следующем. В рамках конструктивного подхода сначала реализуются только те модули, которые необходимы для самого простейшего варианта программы, которая может нормально выполняться только для весьма ограниченного множества наборов входных данных, но для таких данных эта задача будет решаться до конца. Вместо других модулей, на которые в такой программе имеются ссылки, в эту программу вставляются лишь их имитаторы, обеспечивающие, в основном, контроль за выходом за пределы этого частного случая. Затем к этой программе добавляются реализации некоторых других модулей (в частности, вместо некоторых из имеющихся имитаторов), обеспечивающих нормальное выполнение для некоторых других наборов входных данных. И этот процесс продолжается поэтапно до полной реализации требуемой программы. Таким образом, обход дерева программы производится с целью кратчайшим путем реализовать тот или иной вариант (сначала самый простейший) нормально действующей программы. В связи с этим такая разновидность конструктивной реализации получила название метода целенаправленной конструктивной реализации. Достоинством этого метода является то, что уже на достаточно ранней стадии создается работающий вариант разрабатываемой программы. Психологически это играет роль допинга, резко повышающего эффективность разработчика. Поэтому этот метод является весьма привлекательным.

Рис. 3. Классификация методов разработки структуры программ.

Подводя итог сказанному, на рис.3 представлена общая схема классификации рассмотренных методов разработки структуры программы.

Надежность - это сложное свойство, включающее в себя более простые свойства объекта, которые называются сторонами надежности.

Безотказность - свойство объекта непрерывно сохранять работоспособность в течение некоторого времени или некоторой наработки. Наработка - время работы объекта до первого отказа.

Отказ - событие, заключающееся в том, что система полностью или частично теряет свойство работоспособности.

Показатели надежности - это количественные характеристики одного или нескольких свойств, определяющих надежность системы. В основе большинства показателей надежности лежат оценки наработки, т.е. продолжительности или объема работы, выполненной объектом. По отношению к ЭВМ и ее элементам обычно в качестве наработки рассматривают только продолжительность работы.

Когда система работает с перерывами, учитывается суммарная наработка. Если объект эксплуатируется в различных режимах, влияющих на показатели надежности, то наработки могут суммироваться для каждого режима отдельно.

Показатель надежности, относящийся к одному из свойств, определяющих надежность объекта, называется единичным. Комплексный показатель надежности относится к нескольким свойствам, определяющим надежность системы. И единичные и комплексные показатели являются вероятностными характеристиками, т.е. случайными величинами.

Вероятность безотказной работы P(t) - вероятность того, что в пределах заданной наработки отказ не возникает (наработка - это продолжительность или объем работы):

где Т - случайное время работы объекта до отказа; t - заданная наработка. Этот показатель обладает следующими свойствами:

Вероятность отказа Q(t) - вероятность того, что в пределах заданной наработки отказ объекта возникает:

Она характеризует вероятность того, что случайное время T работы объекта до отказа меньше заданного времени t (T < t). Под T понимается непрерывная случайная величина, для которой существует плотность распределения наработки до отказа:

где F(t) - функция распределения времени до отказа, совпадающая с функцией

где t - время от начала работы невосстанавливаемого объекта до его отказа.

Наработка на отказ - отношение наработки восстанавливаемого объекта к математическому ожиданию количества его отказов в течение этой наработки. Для ЭВМ этот показатель называется средним временем между отказами. Если после каждого отказа объект восстанавливается до первоначального состояния, то среднее время между отказами равно среднему времени до отказа.

Интенсивность отказов - условная плотность вероятности возникновения отказа невосстанавливаемого объекта, определяемая для рассматриваемого момента времени при условии, что до этого момента отказ не возник:

Интенсивность отказов показывает, какая часть элементов выходит из строя в единицу времени по отношению к среднему числу исправно работающих элементов.

Как видно из рис. 1.1, работа элементов и систем характеризуется тремя этапами. Начальный этап (период доводки - [0, t1]) отличается небольшим количеством отказов. Здесь выходят из строя элементы с малым запасом прочности. Второй этап (t1, t2) - период нормальной эксплуатации - характеризуется пониженным уровнем и примерным постоянством интенсивности отказов. Здесь отказы в основном носят внезапный характер. Продолжительность этого периода зависит от среднего срока службы элементов и условий эксплуатации. Третий этап (от t2 и далее) - период износа и старения. Он характерен значительным ростом числа отказов; с наступлением этого периода дальнейшая эксплуатация системы становится нецелесообразной.

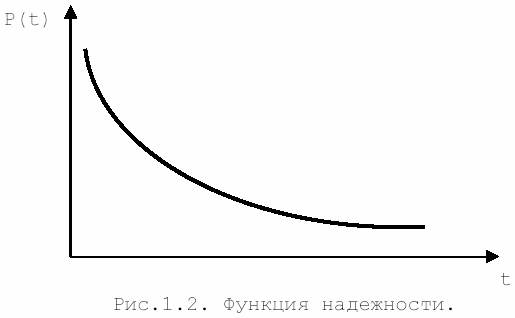

Это справедливо для периода нормальной эксплуатации системы, когда эффект износа неощутим. Такую кривую называют функцией надежности. Она имеет большое значение для практического использования, когда необходимо знать, с какой вероятностью АСУ или ИС способна выполнить задание, требующее определенной продолжительности безотказной работы.

Подставив значение P(t) в (1.5), получим:

По известной из курса теории вероятностей формуле дисперсия времени безотказной работы:

Таким образом, для нормального периода эксплуатации системы интенсивность отказов остается постоянной и справедлива показательная модель надежности, время безотказной работы имеет экспоненциальный закон распределения.
