Терминология ГА: ген -параметр xi; аллель - значения xi; локус - позиция гена в хромосоме; генотип - экземпляр хромосомы; генофонд - множество генотипов; функция приспособленности - целевая функция; фенотип - совокупность генотипа и соответствующего значения функции приспособленности.

Для того чтобы иметь возможность использовать стандартный ГА необходимо решить следующие проблемы:

1)Поиск двоичного представления маршрутов, которые могут быть легко транслированы в хромосомы.

2)Определение функции приспособленности.

Например, пути ABEDC и CEDBA могут быть представлены в виде следующих матриц перестановок (строки-города, столбцы-время).

Одним из базовых принципов ISDN является предоставление пользователю стандартного интерфейса, с помощью которого пользователь может запрашивать у сети разнообразные услуги. Этот интерфейс образуется между двумя типами оборудования, устанавливаемого в помещении пользователя (Customer Premises Equipment, СРЕ): терминальным оборудованием пользователя ТЕ (компьютер с соответствующим адаптером, маршрутизатор, телефонный аппарат) и сетевым окончанием NT, которое представляет собой устройство, завершающее канал связи с ближайшим коммутатором ISDN.

Пользовательский интерфейс основан на каналах трех типов: 1) В-со скоростью передачи данных 64 Кбит/с; 2) D - со скоростью передачи данных 16 или 64 Кбит/с; 3) Н - со скоростью передачи данных 384 Кбит/с (НО), 1536 Кбит/с (НИ) или 1920 Кбит/с (Н12).

Каналы типа В обеспечивают передачу пользовательских данных (оцифрованного голоса, компьютерных данных или смеси голоса и данных) и с более низкими скоростями, чем 64 Кбит/с. Разделение данных выполняется с помощью техники TDM. Разделением канала В на подканалы в этом случае должно заниматься пользовательское оборудование, сеть ISDN всегда коммутирует целые каналы типа В. Каналы типа В могут соединять пользователей с помощью техники коммутации каналов друг с другом, а также образовывать так называемые полупостоянные (semipermanent) соединения, которые эквиваленты соединениям службы выделенных каналов. Канал типа В может также подключать пользователя к коммутатору сети Х.25.

Канал типа D выполняет две основные функции. Первой и основной является передача адресной информации, на основе которой осуществляется коммутация каналов типа В в коммутаторах сети. Второй функцией является поддержание услуг низкоскоростной сети с коммутацией пакетов для пользовательских данных. Обычно эта услуга выполняется сетью в то время, когда каналы типа D свободны от выполнения основной функции.

Каналы типа Н предоставляют пользователям возможности высокоскоростной передачи данных. На них могут работать службы высокоскоростной передачи факсов, видеоинформации, качественного воспроизведения звука.

Пользовательский интерфейс ISDN представляет собой набор каналов определенного типа и с определенными скоростями.

Сеть ISDN поддерживает два типа пользовательского интерфейса - начальный (Basic Rate Interface, BRI) и основной (Primay Rate Interface, PRI).

Начальный интерфейс BRI предоставляет пользователю два канала по 64 Кбит/с для передачи данных (каналы типа В) и один канал с пропускной способностью 16 Кбит/с для передачи управляющей информации (канал типа D). Все каналы работают в полнодуплексном режиме. В результете суммарная скорость интерфейса BRI для пользовательских данных составляет 144 Кбит/с по каждому направлению, а с учетом служебной информации - 192 Кбит/с. Различные каналы пользовательского интерфейса разделяют один и тот же физический двухпроводный кабель по технологии TDM, то есть являются логическими каналами, а не физическими. Данные по интерфейсу BRI передаются кадрами, состоящими из 48 бит. Каждый кадр содержит по 2 байта каждого из В каналов, а также 4 бита канала D. Передача кадра длится 250 мс, что обеспечивает скорость данных 64 Кбит/с для каналов В и 16 Кбит/с для канала D. Кроме бит данных кадр содержит служебные биты для обеспечения синхронизации кадров, а также обеспечения нулевой постоянной составляющей электрического сигнала.

Интефейс BRI может поддерживать не только схему 2B+D, но и B+D и просто D (когда пользователь направляет в сеть только пакетизированные данные).

Начальный интерфейс стандартизован в рекомендации 1.430.

Основной интерфейс PRI предназначен для пользователей с повышенными требованиями к пропускной способности сети. Интерфейс PRI поддерживает либо схему 30B+D, либо схему 23B+D. В обеих схемах канал D обеспечивает скорость 64 Кбит/с. Первый вариант предназначен для Европы, второй - для Северной Америки и Японии. Ввиду большой популярности скорости цифровых каналов 2,048 Мбит/с в Европе и скорости 1,544 Мбит/с в остальных регионах, привести стандарт на интерфейс PRI к общему варианту не удалось.

Возможны варианты интерфейса PRI с меньшим количеством каналов типа В, например 20B+D. Каналы типа В могут объединяться в один логический высокоскоростной канал с общей скоростью до 1920 Кбит/с. При установке у пользователя нескольких интерфейсов PRI все они могут иметь один канал типа D, при этом количество В каналов в том интерфейсе, который не имеет канала D, может увеличиваться до 24 или 31.

Основной интерфейс может быть основан на каналах типа Н. При этом общая пропускная способность интерфейса все равно не должна превышать 2,048 или 1,544 Мбит/с. Для каналов НО возможны интерфейсы 3HO+D для американского варианта и 5HO+D для европейского. Для каналов HI возможен интерфейс, состоящий только из одного канала НИ (1,536 Мбит/с) для американского варианта или одного канала HI 2 (1,920 Мбит/с) и одного канала D для европейского варианта.

Кадры интерфейса PRI имеют структуру кадров DS-1 для каналов Т1 или Е1. Основной интерфейс PRI стандартизован в рекомендации 1.431.

Подключение пользовательского оборудования к сети ISDN осуществляется в соответствии со схемой подключения, разработанной CCITT (рис. 6.17). Оборудование делится на функциональные группы, и в зависимости от группы различается несколько справочных точек (reference points) соединения разных групп оборудования между собой.

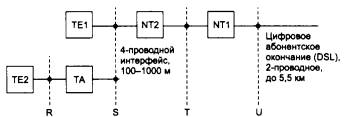

Рис. 6.17. Подключение пользовательского оборудования ISDN

Устройства функциональной группы NT1 (Network Termination 1) образуют цифровое абонентское окончание (Digital Suscriber Line, DSL) на кабеле, соединяющем пользовательское оборудование с сетью ISDN. Фактически NT1 представляет собой устройство типа CSU, которое работает на физическом уровне и образует дуплексный канал с соответствующим устройством CSU, установленном на территории оператора сети ISDN. Справочная точка U соответствует точке подключения устройства NT1 к сети. Устройство NT1 может принадлежать оператору сети (хотя всегда устанавливается в помещении пользователя), а может принадлежать и пользователю. В Европе принято считать устройство NT1 частью оборудования сети, поэтому пользовательское оборудование (например, маршрутизатор с интерфейсом ISDN) выпускается без встроенного устройства NT1. В Северной Америке принято считать устройство NT1 принадлежностью пользовательского оборудования, поэтому для этого применения оборудование часто выпускается со встроенным устройством NT1.

Если пользователь подключен через интерфейс BRI, то цифровое абонентское окончание выполнено по 2-проводной схеме (как и обычное окончание аналоговой телефонной сети). Для организации дуплексного режима используется технология одновременной выдачи передатчиками потенциального кода 2B1Q с эхо - подавлением и вычитанием своего сигнала из суммарного. Максимальная длина абонентского окончания в этом случае составляет 5,5 км.

При использовании интерфейса PRI цифровое абонентское окончание выполняется по схеме канала Т1 или Е1, то есть является 4-проводным с максимальной длиной около 1800 м.

Устройства функциональной группы NT2 (Network Termination 2) представляют собой устройства канального или сетевого уровня, которые выполняют функции концентрации пользовательских интерфейсов и их мультиплексирование. Например, к этому типу оборудования относятся: офисная АТС (РВХ), коммутирующая несколько интерфейсов BRI, маршрутизатор, работающий в режиме коммутации пакетов (например, по каналу D), простой мультиплексор TDM, который мультиплексирует несколько низкоскоростных каналов в один канал типа В. Точка подключения оборудования типа NT2 к устройству NT1 называется справочной точкой типа Т. Наличие этого типа оборудования не является обязательным в отличие от NT1.

Устройства функциональной группы ТЕ1 (Terminal Equipment 1) относятся к устройствам, которые поддерживают интерфейс пользователя BRI или PRI. Справочная точка S соответствует точке подключения отдельного терминального оборудования, поддерживающего один из интерфейсов пользователя ISDN. Таким оборудованием может быть цифровой телефон или факс-аппарат. Так как оборудование типа NT2 может отсутствовать, то справочные точки S и Т объединяются и обозначаются как S/T.

Устройства функциональной группы ТЕ2 (Terminal Equipment 2) представляют собой устройства, которые не поддерживают интерфейс BRI или PRI. Таким устройством может быть компьютер, маршрутизатор с последовательными интерфейсами, не относящимися к ISDN, например RS-232C, Х.21 или V.35. Для подключения такого устройства к сети ISDN необходимо использовать терминальный адаптер (Terminal Adaptor, ТА). Для компьютеров терминальные адаптеры выпускаются в формате сетевых адаптеров - как встраиваемая карта.

Физически интерфейс в точке S/T представляет собой 4-проводную линию. Так как кабель между устройствами ТЕ1 или ТА и сетевым окончанием NT1 или NT2 обычно имеет небольшую длину, то разработчики стандартов ISDN решили не усложнять оборудование, так как организация дуплексного режима на 4-про-водной линии намного легче, чем на 2-проводной. Для интерфейса BRI в качестве метода кодирования выбран биполярный AMI, причем логическая единица кодируется нулевым потенциалом, а логический ноль - чередованием потенциалов противоположной полярности. Для интерфейса PRI используются другие коды, те же, что и для интерфейсов Т1 и Е1, то есть соответственно B8ZS и HDB3.

Физическая длина интерфейса PRI колеблется от 100 до 1000 м в зависимости от схемы подключения устройств (рис. 6.18).

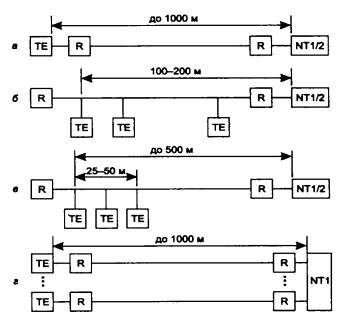

Рис. 6.18. Многоточечное подключение терминалов к сетевому окончанию

Дело в том, что при небольшом количестве терминалов (ТЕ1 или ТЕ2+ТА) разрешается не использовать местную офисную АТС, а подключать до 8 устройств к одному устройству типа NT1 (или NT2 без коммутационных возможностей) с помощью схемы монтажного ИЛИ (подключение напоминает подключение станций к коаксиальному кабелю Ethernet, но только в 4-проводном варианте). При подключении одного устройства ТЕ (через терминальные резисторы R, согласующие параметры линии) к сетевому окончанию NT (см. рис. 6.18, а) длина кабеля может достигать 1000 м. При подключении нескольких устройств к пассивному кабелю (см. рис. 6.18, б) максимальная длина кабеля сокращается до 100-200 м. Правда, если эти устройства сосредоточены на дальнем конце кабеля (расстояние между ними не превышает 25-50 м), то длина кабеля может быть увеличена до 500 м (см. рис. 6.18, в). И наконец, существуют специальные многопортовые устройства NT1, которые обеспечивают звездообразное подключение до 8 устройств, при этом длина кабеля увеличивается до 1000 м (см. рис. 6.18, г).

Схема подключения оборудования зависит от условий работы, и от требований, которые пользователь предъявляет к линии.

Существует три основных схемы подключения абонента:

1. Эту схему рекомендуется применять абонентам не имеющим локальной сети.

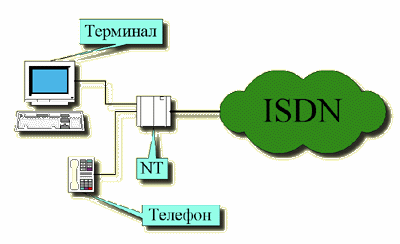

Рисунок 5. Схема подключения оборудования для абонентов не имеющих локальной сети

Как правило это люди которые проводят линию в квартиру, либо в офис, где в наличии имеется всего один терминал и один телефон. Эта схема реализуется при помощи ISDN-карты, которая играет роль маршрутизатора. Эта карта устанавливается в системный блок вашего компьютера, затем инсталируется, и после этого ваш компьютер готов к работе с ISDN-линией. Затем необходимо соединить ваш терминал с сетевым окончанием (NT) посредством какого либо кабеля. Достоинство этого способа в дешевизне необходимого оборудования. В данном случае пользователю необходимо преобрести ISDN-карту с необходимым программным обеспечением для её инсталляции (программное обеспечение должно прилагаться к карте при покупке), и кабель для подключения терминала к NT. Если вы хотите подключить телефон, вам необходимо так же преобрести переходник для подключения телефона к второму гнезду NT. Недостатком является то, что к линии можно подключить только один терминал.

2. Эту схему рекомендуется применять абонентам желающим подключить к линии небольшую локальную сеть.

Рисунок 6. Схема подключения оборудования для абонентов имеющих локальную сеть

Для осуществления этой схемы пользователю выделяется N+3- разрядная сеть, где N - количество ЭВМ в локальной сети. Это значит, что вам выдаётся N+3 свободных адреса, которые прописываются в сервере провайдера как ваши адреса. Но из этих N+3 адресов вы можете использовать только N, т.к. первый и последний не используются из-за технических особенностей сети (они используются как разделяющие), и ещё один адрес присваивается маршрутизатору, который вам необходимо будет приобрести вместо использовавшейся в первом случае ISDN-карты. Достоинство маршрутизатора в том, что он в состоянии обслуживать сразу несколько терминалов. Так же в маршрутизаторе имеются два дополнительных гнезда для телефонов. Таким образом абонент получает возможность подключить N терминалов, 2 телефона, и при желании ещё один телефон в NT (если имеется соответствующий переходник). Но для того чтобы объединить компьютеры в сеть, а затем эту сеть подключить к маршрутизатору, необходимо на каждый терминал установить сетевую карту, а затем объединить их в сеть кабелем. Т.е. для реализации данной схемы, необходимо преобрести маршрутизатор, сетевые карты, кабель и, по желанию, адаптеры для согласования телефонов с NT и с маршрутизатором. Сразу нужно отметить, что маршрутизатор примерно в 2 раза дороже ISDN-карты, самая дешёвая сетевая карта стоит примерно 20$.

3. Эту схему рекомендуется применять большим предприятиям, количество терминалов которого значительно превышает 5.

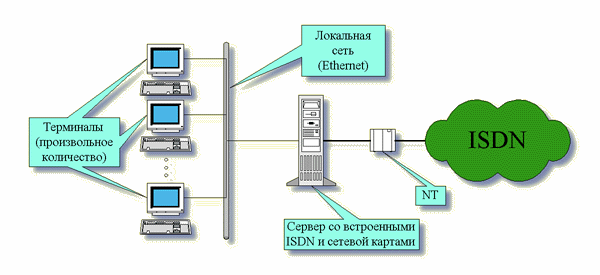

Рисунок 7. Схема подключения оборудования для абонентов имеющих локальную сеть с большим количеством терминалов

Суть этого способа в том, что вместо маршрутизатора (как в предыдущем примере) используется отдельный сервер, устанавливаемый самим абонентом. Техническое исполнение не намного отличается от предыдущего примера. Во 2-ом примере сеть, организованная абонентом, полностью прописывается в сервере и по сути дела является частью сети провайдера. В настоящем же примере в сервере предоставителя услуги прописывается лишь адрес сервера абонента, а сервер абонента прописывает все адреса абонентских терминалов. Теперь разрядность вашей локальной сети определяете вы сами, и разрядность эта может быть сколь угодно большой.

Для технической реализации этой схемы, необходимо приобрести прежде всего сервер. На этот компьютер ставится определённое программное обеспечение. Этот сервер будет исполнять роль маршрутизатора корпоративной сети. Сервер должен обслуживаться системным администратором . Затем необходимо приобрести и установить в сервер ISDN-карту (для подключения сервера к NT) и сетевую карту (для подключения к серверу - вашей сети). Так же необходимо приобрести сетевые карты для терминалов, входящих в состав вашей сети.

Из того, что протокол представляет собой соглашение, принятое двумя взаимодействующими объектами, в данном случае двумя работающими в сети компьютерами, совсем не следует, что он обязательно является стандартным. Но на практике при реализации сетей обычно используются стандартные протоколы. Это могут быть фирменные, национальные или международные стандарты.

В начале 80-х годов ряд международных организаций по стандартизации - ISO, ITU-T и некоторые другие - разработали модель, которая сыграла значительную роль в развитии сетей. Эта модель называется моделью ISO/OSI.

Модель взаимодействия открытых систем (Open System Interconnection, OSI) определяет различные уровни взаимодействия систем в сетях с коммутацией пакетов, дает им стандартные имена и указывает, какие функции должен выполнять каждый уровень.

Модель OSI была разработана на основании большого опыта, полученного при создании компьютерных сетей, в основном глобальных, в 70-е годы. Полное описание этой модели занимает более 1000 страниц текста.

В модели OSI (рис. 1 <file:///E:\Иванов%20ИТ-012\коммутация\коммутация\commut\www.intuit.ru\department\network\networkbasics\11\networkbasics_11.html>) средства взаимодействия делятся на семь уровней: прикладной, представительный, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень имеет дело с определенным аспектом взаимодействия сетевых устройств.

Модель OSI описывает только системные средства взаимодействия, реализуемые операционной системой, системными утилитами и аппаратными средствами. Модель не включает средства взаимодействия приложений конечных пользователей. Собственные протоколы взаимодействия приложения реализуют, обращаясь к системным средствам. Поэтому необходимо различать уровень взаимодействия приложений и прикладной уровень.

Следует также иметь в виду, что приложение может взять на себя функции некоторых верхних уровней модели OSI. Например, некоторые СУБД имеют встроенные средства удаленного доступа к файлам. В этом случае приложение, выполняя доступ к удаленным ресурсам, не использует системную файловую службу; оно обходит верхние уровни модели OSI и обращается напрямую к системным средствам, ответственным за транспортировку сообщений по сети, которые располагаются на нижних уровнях модели OSI.

Итак, пусть приложение обращается с запросом к прикладному уровню, например к файловой службе. На основании этого запроса программное обеспечение прикладного уровня формирует сообщение стандартного формата. Обычное сообщение состоит из заголовка и поля данных. Заголовок содержит служебную информацию, которую необходимо передать через сеть прикладному уровню машины-адресата, чтобы сообщить ему, какую работу надо выполнить. В нашем случае заголовок, очевидно, должен содержать информацию о местонахождении файла и о типе операции, которую необходимо выполнить. Поле данных сообщения может быть пустым или содержать какие-либо данные, например те, которые необходимо записать в удаленный файл. Но для того чтобы доставить эту информацию по назначению, предстоит решить еще много задач, ответственность за которые несут нижележащие уровни.

После формирования сообщения прикладной уровень направляет его вниз по стеку представительному уровню. Протокол представительного уровня на основании информации, полученной из заголовка прикладного уровня, выполняет требуемые действия и добавляет к сообщению собственную служебную информацию - заголовок представительного уровня, в котором содержатся указания для протокола представительного уровня машины-адресата. Полученное в результате сообщение передается вниз сеансовому уровню, который в свою очередь добавляет свой заголовок, и т. д. (Некоторые протоколы помещают служебную информацию не только в начале сообщения в виде заголовка, но и в конце, в виде так называемого "концевика".) Наконец, сообщение достигает нижнего, физического уровня, который, собственно, и передает его по линиям связи машине-адресату. К этому моменту сообщение "обрастает" заголовками всех уровней (рис. 2).

Когда сообщение по сети поступает на машину-адресат, оно принимается ее физическим уровнем и последовательно перемещается вверх с уровня на уровень. Каждый уровень анализирует и обрабатывает заголовок своего уровня, выполняя соответствующие данному уровню функции, а затем удаляет этот заголовок и передает сообщение вышележащему уровню.

Наряду с термином сообщение (message) существуют и другие термины, применяемые сетевыми специалистами для обозначения единиц данных в процедурах обмена. В стандартах ISO для обозначения единиц данных, с которыми имеют дело протоколы разных уровней, используется общее название протокольный блок данных (Protocol Data Unit, PDU>. Для обозначения блоков данных определенных уровней часто используются специальные названия: кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment).

Физический уровень (Physical layer) имеет дело с передачей битов по физическим каналам связи, таким, как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал. К этому уровню имеют отношение характеристики физических сред передачи данных, такие как полоса пропускания, помехозащищенность, волновое сопротивление и другие. На этом же уровне определяются характеристики электрических сигналов, передающих дискретную информацию, такую как крутизна фронтов импульсов, уровни напряжения или тока передаваемого сигнала, тип кодирования, скорость передачи сигналов. Кроме того, здесь стандартизируются типы разъемов и назначение каждого контакта.

Физический уровень: передача битов по физическим каналам; формирование электрических сигналов; кодирование информации; синхронизация; модуляция.

Реализуется аппаратно.

Функции физического уровня реализуются во всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом.

Примером протокола физического уровня может служить спецификация 10Base-T технологии Ethernet, которая определяет в качестве используемого кабеля неэкранированную витую пару категории 3 с волновым сопротивлением 100 Ом, разъем RJ-45, максимальную длину физического сегмента 100 метров, манчестерский код для представления данных в кабеле, а также некоторые другие характеристики среды и электрических сигналов.

На физическом уровне просто пересылаются биты. При этом не учитывается, что в тех сетях, в которых линии связи используются (разделяются) попеременно несколькими парами взаимодействующих компьютеров, физическая среда передачи может быть занята. Поэтому одной из задач канального уровня (Data Link layer) является проверка доступности среды передачи. Другая задача канального уровня - реализация механизмов обнаружения и коррекции ошибок. Для этого на канальном уровне биты группируются в наборы, называемые кадрами (frames). Канальный уровень обеспечивает корректность передачи каждого кадра помещая специальную последовательность бит в начало и конец каждого кадра, для его выделения, а также вычисляет контрольную сумму, обрабатывая все байты кадра определенным способом, и добавляет контрольную сумму к кадру. Когда кадр приходит по сети, получатель снова вычисляет контрольную сумму полученных данных и сравнивает результат с контрольной суммой из кадра. Если они совпадают, кадр считается правильным и принимается. Если же контрольные суммы не совпадают, то фиксируется ошибка. Канальный уровень может не только обнаруживать ошибки, но и исправлять их за счет повторной передачи поврежденных кадров. Необходимо отметить, что функция исправления ошибок для канального уровня не является обязательной, поэтому в некоторых протоколах этого уровня она отсутствует, например в Ethernet и frame relay.

Надежная доставка пакета: 1) Между двумя соседними станциями в сети с произвольной топологией; 2) Между любыми станциями в сети с типовой топологией: - проверка доступности разделяемой среды; - выделение кадров из потока данных, поступающих по сети; формирование кадров при отправке данных; - подсчет и проверка контрольной суммы.

Реализуются программно-аппаратно.

В протоколах канального уровня, используемых в локальных сетях, заложена определенная структура связей между компьютерами и способы их адресации. Хотя канальный уровень и обеспечивает доставку кадра между любыми двумя узлами локальной сети, он это делает только в сети с определенной топологией связей, именно той топологией, для которой он был разработан. К таким типовым топологиям, поддерживаемым протоколами канального уровня локальных сетей, относятся "общая шина", "кольцо" и "звезда", а также структуры, полученные из них с помощью мостов и коммутаторов. Примерами протоколов канального уровня являются протоколы Ethernet, Token Ring, FDDI, 100VG-AnyLAN.

В локальных сетях протоколы канального уровня используются компьютерами, мостами, коммутаторами и маршрутизаторами. В компьютерах функции канального уровня реализуются совместными усилиями сетевых адаптеров и их драйверов.

Канальный уровень обеспечивает передачу пакетов данных, поступающих от протоколов верхних уровней, узлу назначения, адрес которого также указывает протокол верхнего уровня. Протоколы канального уровня оформляют переданные им пакеты в кадры собственного формата, помещая указанный адрес назначения в одно из полей такого кадра, а также сопровождая кадр контрольной суммой. Протокол канального уровня имеет локальный смысл, он предназначен для доставки кадров данных, как правило, в пределах сетей с простой топологией связей и однотипной или близкой технологией, например в односегментных сетях Ethernet или же в многосегментных сетях Ethernet и Token Ring иерархической топологии, разделенных только мостами и коммутаторами. Во всех этих конфигурациях адрес назначения имеет локальный смысл для данной сети и не изменяется при прохождении кадра от узла-источника к узлу назначения. Возможность передавать данные между локальными сетями разных технологий связана с тем, что в этих технологиях используются адреса одинакового формата, к тому же производители сетевых адаптеров обеспечивают уникальность адресов независимо от технологии.

Другой областью действия протоколов канального уровня являются связи типа "точка-точка" глобальных сетей, когда протокол канального уровня ответственен за доставку кадра непосредственному соседу. Адрес в этом случае не имеет принципиального значения, а на первый план выходит способность протокола восстанавливать искаженные и утерянные кадры , так как плохое качество территориальных каналов, особенно коммутируемых телефонных, часто требует выполнения подобных действий. Если же перечисленные выше условия не соблюдаются, например связи между сегментами Ethernet имеют петлевидную структуру, либо объединяемые сети используют различные способы адресации, как в сетях Ethernet и X.25, то протокол канального уровня не может в одиночку справиться с задачей передачи кадра между узлами и требует помощи протокола сетевого уровня.

Сетевой уровень (Network layer) служит для образования единой транспортной системы, объединяющей несколько сетей, причем эти сети могут использовать различные принципы передачи сообщений между конечными узлами и обладать произвольной структурой связей. Функции сетевого уровня достаточно разнообразны. Рассмотрим их на примере объединения локальных сетей.

Протоколы канального уровня локальных сетей обеспечивают доставку данных между любыми узлами только в сети с соответствующей типовой топологией, например топологией иерархической звезды. Это жесткое ограничение, которое не позволяет строить сети с развитой структурой, например сети, объединяющие несколько сетей предприятия в единую сеть, или высоконадежные сети, в которых существуют избыточные связи между узлами. Можно было бы усложнять протоколы канального уровня для поддержания петлевидных избыточных связей, но принцип разделения обязанностей между уровнями приводит к другому решению. Чтобы, с одной стороны, сохранить простоту процедур передачи данных для типовых топологий, а с другой - допустить использование произвольных топологий, вводится дополнительный сетевой уровень.

На сетевом уровне сам термин "сеть" наделяют специфическим значением. В данном случае под сетью понимается совокупность компьютеров, соединенных между собой в соответствии с одной из стандартных типовых топологий и использующих для передачи данных один из протоколов канального уровня, определенный для этой топологии.

Внутри сети доставка данных обеспечивается соответствующим канальным уровнем, а вот доставкой данных между сетями занимается сетевой уровень, который и поддерживает возможность правильного выбора маршрута передачи сообщения даже в том случае, когда структура связей между составляющими сетями имеет характер, отличный от принятого в протоколах канального уровня.

Сети соединяются между собой специальными устройствами, называемыми маршрутизаторами. Маршрутизатор - это устройство, которое собирает информацию о топологии межсетевых соединений и пересылает пакеты сетевого уровня в сеть назначения. Чтобы передать сообщение от отправителя, находящегося в одной сети, получателю, находящемуся в другой сети, нужно совершить некоторое количество транзитных передач между сетями, или хопов (от слова hop - прыжок), каждый раз выбирая подходящий маршрут. Таким образом, маршрут представляет собой последовательность маршрутизаторов, через которые проходит пакет.

Сетевой уровень - доставка пакета: между любыми двумя узлами сети с произвольной топологией; между любыми двумя сетями в составной сети; сеть - совокупность компьютеров, использующих для обмена данными единую сетевую технологию; маршрут - последовательность прохождения пакетом маршрутизаторов в составной сети.

Проблема выбора наилучшего пути называется маршрутизацией, и ее решение является одной из главных задач сетевого уровня. Эта проблема осложняется тем, что самый короткий путь - не всегда самый лучший. Часто критерием при выборе маршрута является время передачи данных; оно зависит от пропускной способности каналов связи и интенсивности трафика, которая может с течением времени изменяться. Некоторые алгоритмы маршрутизации пытаются приспособиться к изменению нагрузки, в то время как другие принимают решения на основе средних показателей за длительное время. Выбор маршрута может осуществляться и по другим критериям, таким как надежность передачи.

В общем случае функции сетевого уровня шире, чем функции передачи сообщений по связям с нестандартной структурой, которые мы рассмотрели на примере объединения нескольких локальных сетей. Сетевой уровень также решает задачи согласования разных технологий, упрощения адресации в крупных сетях и создания надежных и гибких барьеров на пути нежелательного трафика между сетями.

Сообщения сетевого уровня принято называть пакетами (packet). При организации доставки пакетов на сетевом уровне используется понятие "номер сети". В этом случае адрес получателя состоит из старшей части - номера сети и младшей - номера узла в этой сети. Все узлы одной сети должны иметь одну и ту же старшую часть адреса, поэтому термину "сеть" на сетевом уровне можно дать и другое, более формальное, определение: сеть - это совокупность узлов, сетевой адрес которых содержит один и тот же номер сети.

На сетевом уровне определяется два вида протоколов. Первый вид - сетевые протоколы (routed protocols) - реализуют продвижение пакетов через сеть. Именно эти протоколы обычно имеют в виду, когда говорят о протоколах сетевого уровня. Однако часто к сетевому уровню относят и другой вид протоколов, называемых протоколами обмена маршрутной информацией или просто протоколами маршрутизации (routing protocols). С помощью этих протоколов маршрутизаторы собирают информацию о топологии межсетевых соединений. Протоколы сетевого уровня реализуются программными модулями операционной системы, а также программными и аппаратными средствами маршрутизаторов.

На сетевом уровне работают протоколы еще одного типа, которые отвечают за отображение адреса узла, используемого на сетевом уровне, в локальный адрес сети. Такие протоколы часто называют протоколами разрешения адресов - Address Resolution Protocol, ARP. Иногда их относят не к сетевому уровню, а к канальному, хотя тонкости классификации не изменяют сути.

Примерами протоколов сетевого уровня являются протокол межсетевого взаимодействия IP стека TCP/IP и протокол межсетевого обмена пакетами IPX стека Novell.

На пути от отправителя к получателю пакеты могут быть искажены или утеряны. Хотя некоторые приложения имеют собственные средства обработки ошибок, существуют и такие, которые предпочитают сразу иметь дело с надежным соединением. Транспортный уровень (Transport layer) обеспечивает приложениям или верхним уровням стека - прикладному и сеансовому - передачу данных с той степенью надежности, которая им требуется. Модель OSI определяет пять классов сервиса, предоставляемых транспортным уровнем. Эти виды сервиса отличаются качеством предоставляемых услуг: срочностью, возможностью восстановления прерванной связи, наличием средств мультиплексирования нескольких соединений между различными прикладными протоколами через общий транспортный протокол, а главное - способностью к обнаружению и исправлению ошибок передачи, таких как искажение, потеря и дублирование пакетов.

Выбор класса сервиса транспортного уровня определяется, с одной стороны, тем, в какой степени задача обеспечения надежности решается самими приложениями и протоколами более высоких, чем транспортный, уровней, а с другой стороны, зависит от того, насколько надежной является система транспортировки данных в сети, обеспечиваемая уровнями, расположенными ниже транспортного - сетевым, канальным и физическим.

Транспортный уровень - обеспечение доставки информации с требуемым качеством между любыми узлами сети: -разбивка сообщения сеансового уровня на пакеты , их нумерация; - буферизация принимаемых пакетов; - упорядочивание прибывающих пакетов; - адресация прикладных процессов; - управление потоком.

Как правило, все протоколы, начиная с транспортного уровня и выше, реализуются программными средствами конечных узлов сети - компонентами их сетевых операционных систем. В качестве примера транспортных протоколов можно привести протоколы TCP и UDP стека TCP/IP и протокол SPX стека Novell.

Протоколы четырех нижних уровней обобщенно называют сетевым транспортом или транспортной подсистемой, так как они полностью решают задачу транспортировки сообщений с заданным уровнем качества в составных сетях с произвольной топологией и различными технологиями. Остальные три верхних уровня решают задачи предоставления прикладных сервисов на основании имеющейся транспортной подсистемы.

Сеансовый уровень (Session layer) обеспечивает управление диалогом: фиксирует, какая из сторон является активной в настоящий момент, предоставляет средства синхронизации. Последние позволяют вставлять контрольные точки в длинные передачи, чтобы в случае отказа можно было вернуться назад к последней контрольной точке, а не начинать все сначала. На практике немногие приложения используют сеансовый уровень, и он редко реализуется в виде отдельных протоколов, хотя функции этого уровня часто объединяют с функциями прикладного уровня и реализуют в одном протоколе.

Сеансовый уровень - управление диалогом объектов прикладного уровня: установление способа обмена сообщениями (дуплексный или полудуплексный); синхронизация обмена сообщениями; организация "контрольных точек" диалога.

Представительный уровень (Presentation layer) имеет дело с формой представления передаваемой по сети информации, не меняя при этом ее содержания. За счет уровня представления информация, передаваемая прикладным уровнем одной системы, всегда понятна прикладному уровню другой системы. С помощью средств данного уровня протоколы прикладных уровней могут преодолеть синтаксические различия в представлении данных или же различия в кодах символов, например в кодах ASCII и EBCDIC. На этом уровне может выполняться шифрование и дешифрование данных, благодаря которому секретность обмена данными обеспечивается сразу для всех прикладных служб. Примером такого протокола является протокол Secure Socket Layer (SSL), который обеспечивает секретный обмен сообщениями для протоколов прикладного уровня стека TCP/IP.

Уровень представления - согласовывает представление (синтаксис) данных при взаимодействии двух прикладных процессов: преобразование данных из внешнего формата во внутренний; шифрование и расшифровка данных.

Прикладной уровень (Application layer) - это в действительности просто набор разнообразных протоколов, с помощью которых пользователи сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры или гипертекстовые Web-страницы, а также организуют совместную работу, например с помощью протокола электронной почты. Единица данных, которой оперирует прикладной уровень, обычно называется сообщением (message).

Прикладной уровень - набор всех сетевых сервисов, которые предоставляет система конечному пользователю: идентификация, проверка прав доступа; принт- и файл-сервис, почта, удаленный доступ...

Существует очень много различных служб прикладного уровня. Приведем в качестве примера хотя бы несколько наиболее распространенных реализаций файловых служб: NCP в операционной системе Novell NetWare, SMB в Microsoft Windows NT, NFS, FTP и TFTP, входящие в стек TCP/IP.
