3. Унификация объектов производства. Классификация и кодирование объектов производства в машиностроении.
Под объектами производства здесь понимаются изделия (сборочные единицы и детали), технологическое оснащение (оборудование, станочные приспособления, инструменты, средства механизации и автоматизации), технологические процессы и операции. Основой являются изделия. Задача заключается в подборе аналогов вновь проектируемому изделию, в полном или частичном использовании найденных проектных решений в новой разработке. В основе решения задачи унификации лежит систематизация отобранных объектов по наиболее важным признакам, исследование причинно-следственных связей между конструкцией (содержанием) объекта и выполняемыми ими функциями и выявление закономерностей построения ограниченных типоразмерных рядов.
Подобные изделия объединяются в семейства. Это приводит к подобию технологии изготовления таких изделий, т.е. к уменьшению длительности наладки оборудования, снижению уровня незавершенного производства, улучшению календарного планирования и использованию типовых (групповых) технологических маршрутов.
Объединение изделий в семейства приносит преимущества и в области конструкторского проектирования, т.к. позволяет получать новые детали путем внесения изменений в уже существующие.
Для создания семейств и подбора аналогов надо опираться на некоторый способ классификации и кодирования. Имеется два типа подобия между деталями: подобие по конструктивным (геометрическая форма и размеры) характеристикам и подобие по технологическим (оборудование, последовательность операций) характеристикам. Связь между конструктивными и технологическими характеристиками далеко не всегда однозначна. В нашей стране это положение проявилось в применении типовой и групповой технологии.
Как видно из вышеизложенного, классификация и кодирование деталей является основой типовой и групповой технологий.
Согласно стандартам классификаторы технико-экономической информации должны обладать следующими свойствами:
*полнотой (все объекты множества);
*достаточной глубиной классификации (содержать признаки, необходимые для решения поставленных задач);
*некоторой избыточностью и возможностью расширения;
*сопряжением с сопутствующими классификаторами;
*быть согласованными с алгоритмами переработки информации;
*обеспечивать возможность автоматизации ведения классификатора.
Под классификацией обычно подразумевают разделение множества объектов по заданным признакам на подмножества, которые называют классификационными группировками. В ГОСТ 17369-78 выделены два метода классификации:
*иерархический, при котором заданное множество последовательно делится на подчиненные подмножества. Иерархическая структура обеспечивает относительную компактность кода (монокод) и позволяет зашифровать значительный объем информации о характеристиках детали с помощью ограниченного набора цифр;
*фасетный, при котором заданное множество делится на независимые группировки по различным признакам. Обозначение кода может занимать большую длину, но может обеспечить более удобное использование.
Для целей проектирования и производства наиболее удобным является гибридный метод. С классификацией тесно связан процесс кодирования, который заключается в присвоении кодового обозначения (кода) классификационной группировке. Код обычно представляет собой последовательность из цифр, букв и разделителей. Сравнение деталей по кодам значительно быстрее, чем визуальное сравнение по чертежам. У нас в стране были разработаны достаточно полно конструкторские и технологические классификаторы (конструкторский классификатор деталей ЕСКД, технологический классификатор деталей машиностроения и приборостроения, классификатор технологических операций, классификаторы оборудования и технологической оснастки и пр.), ГОСТ 2.201-80 ввел единую систему обозначения изделий и конструкторской документации.

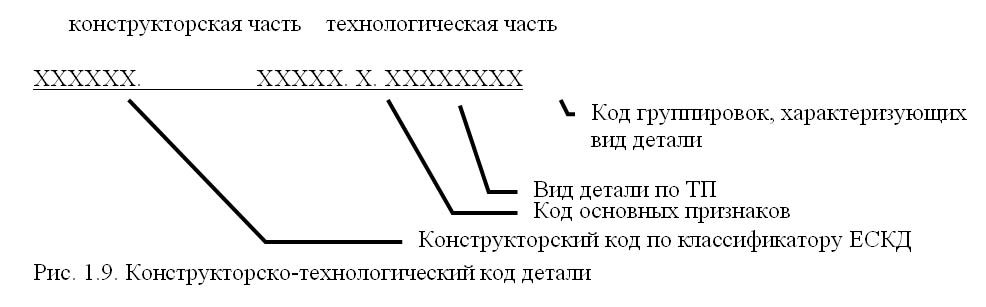

Конструкторско-технологический код детали имеет следующий вид (рис. 1.9).
В свою очередь конструкторский код по классификатору ЕСКД имеет следующую структуру: первые 2 разряда обозначают класс детали, третий - подкласс, четвертый - группу, пятый - подгруппу, шестой - вид.
